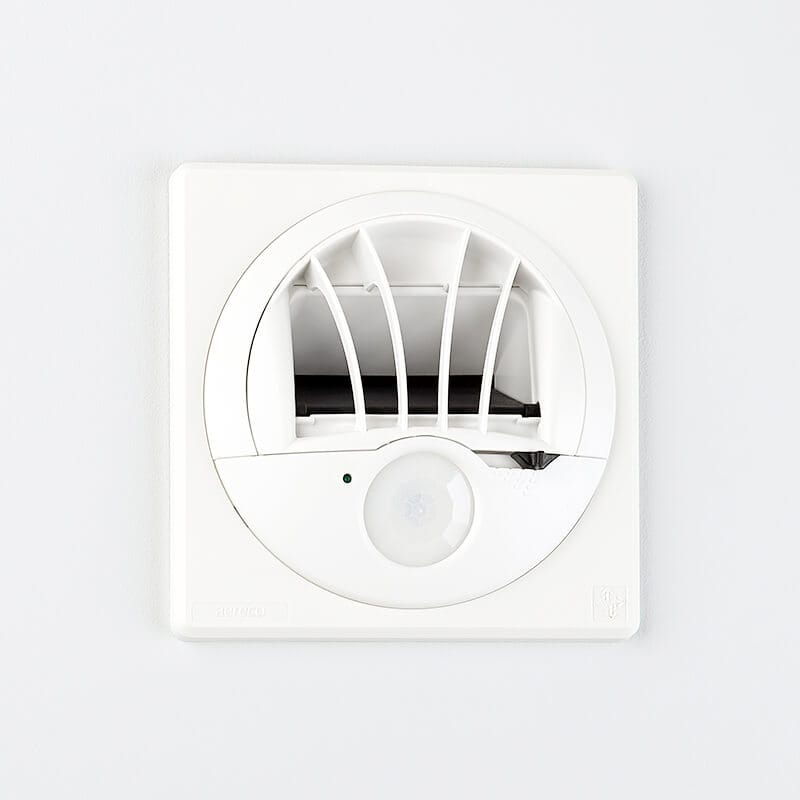

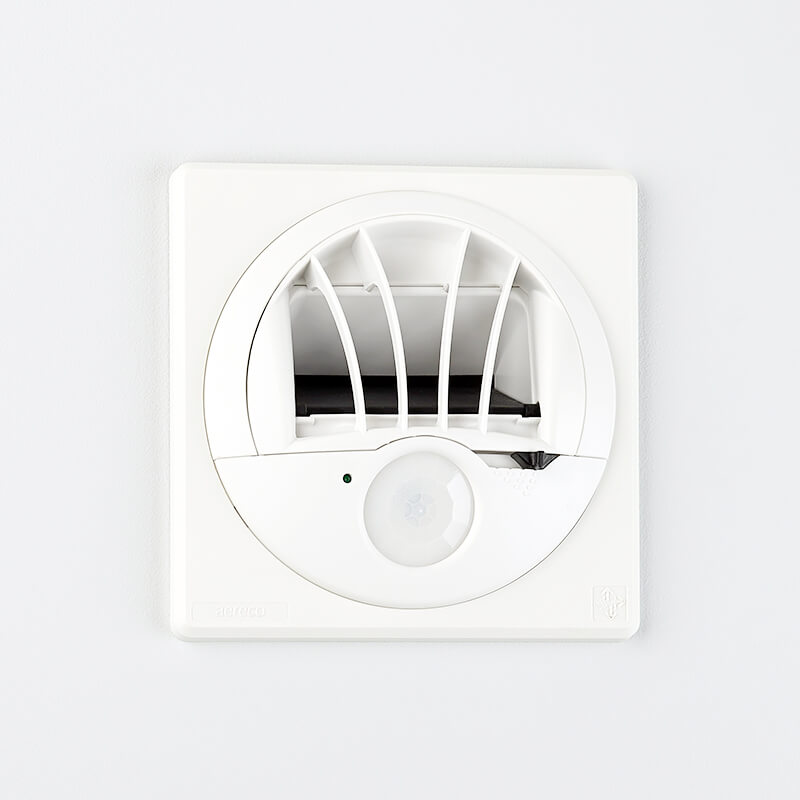

TDA je dopytom riadená odsávacia mriežka pre MEV systémy, ktorá prispôsobuje prietok prítomnosti osôb. Základný prietok nastavíš posuvníkom podľa počtu ľudí v miestnosti (25 / 50 / 75 / 100 m³/h @ 100 Pa); pri neprítomnosti sa mriežka vráti na znížený prietok a šetrí energiu. Pyroelektrický senzor s Fresnelovou šošovkou (dosah ~4 m, uhol 100°) spoľahlivo odlišuje ľudí od zdrojov tepla. Napájanie 9 V batériou alebo 12 VAC, voliteľne LED signalizácia detekcie a reléový výstup pre externé zariadenia (svetlo a pod.). Jednoduché čistenie vďaka odnímateľnej mriežke.
TDA priamo upravuje odsávanie podľa prítomnosti: pri zaregistrovaní pohybu aktivuje základný prietok (nastaviteľný 25–100 m³/h) a po 20 minútach bez detekcie prejde na znížený prietok (min. 5 m³/h @ 100 Pa). Takto udržíš kvalitu vnútorného prostredia s nižšími tepelnými stratami – ideálne pre kancelárie, zasadacie miestnosti (orientačne 1 TDA na 4 osoby) a toalety.

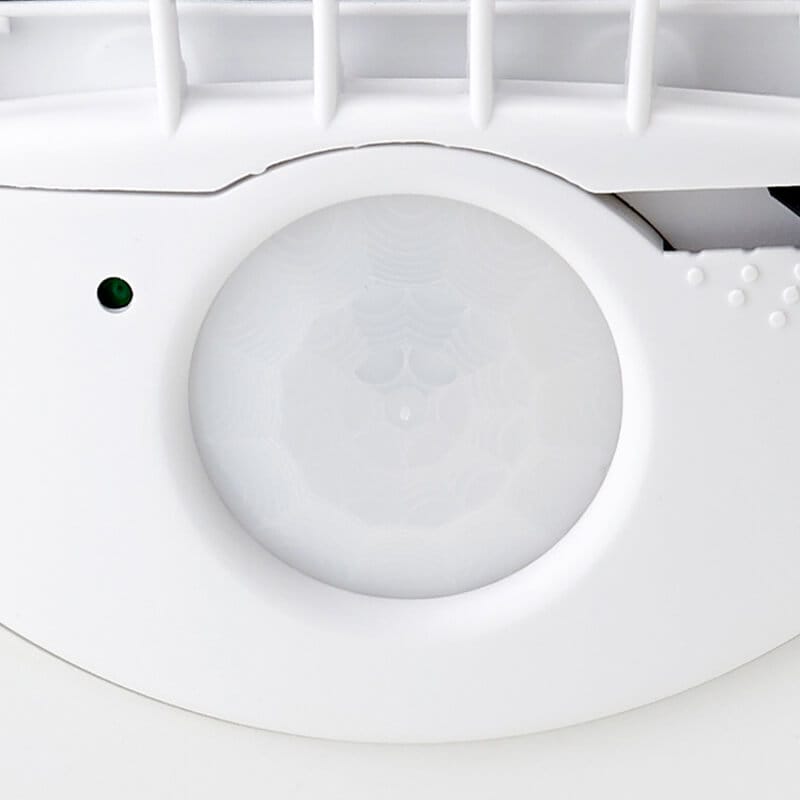

Srdcom detekcie je pyroelektrický snímač s Fresnelovou optikou, ktorý analyzuje infražiarenie a aktivuje motor ovládajúci lamely. Základný prietok si jednoducho nastavíš kurzorom podľa bežného obsadenia, kedykoľvek ho môžeš zmeniť. Vybrať si môžeš verziu na 9 V (batéria) alebo 12 VAC; verzie na 12 VAC majú LED signalizáciu detekcie a existuje aj varianta s reléovým výstupom (6 VDC / 100 mA) na spínanie externého zariadenia.
Systém: MEV (centrálne mechanické odsávanie)
Riadenie: detekcia prítomnosti osôb (pyroelektrický senzor, ≈ 4 m / 100°)
Prietoky @ 100 Pa:
Minimálny prietok: 5 m³/h

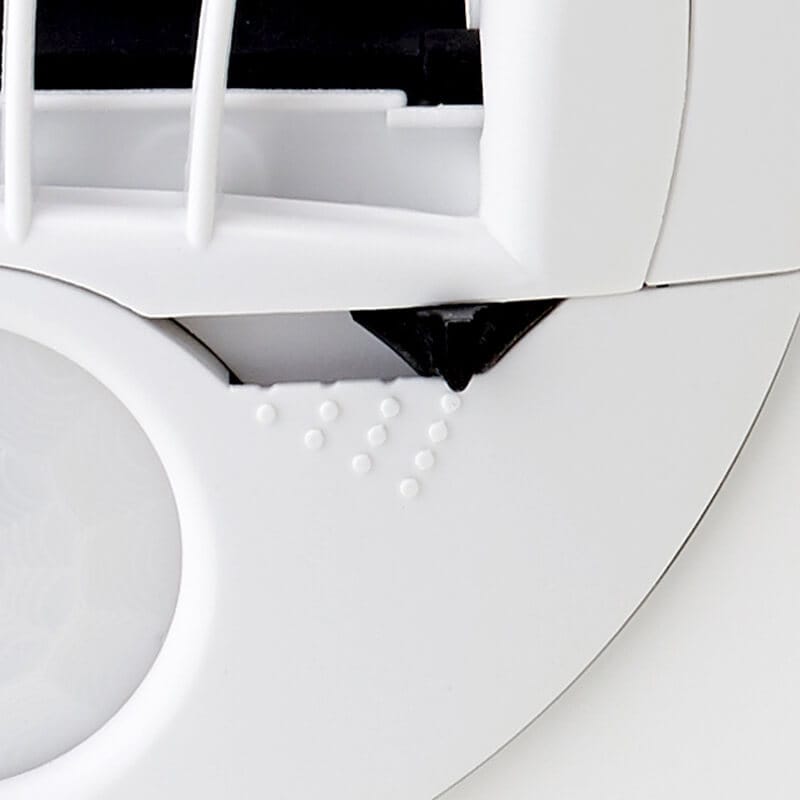

Základný prietok (nastaviteľný): 25 / 50 / 75 / 100 m³/h
Akustika (Lw): 30 dB(A) pri 25 m³/h; 33,3 dB(A) pri 100 m³/h
Napájanie (podľa verzie): 9 V batéria alebo 12 VAC (integrované napájanie)
Signalizácia: LED (verzie 12 VAC)
Reléový výstup (špecifická verzia): 6 VDC, Imax 100 mA
Materiál / farba: PS, biela
Hmotnosť: ≈ 250 g
Pripojenie potrubia: Ø125 mm
Odporúčané miestnosti: kancelárie, zasadacie miestnosti, toalety

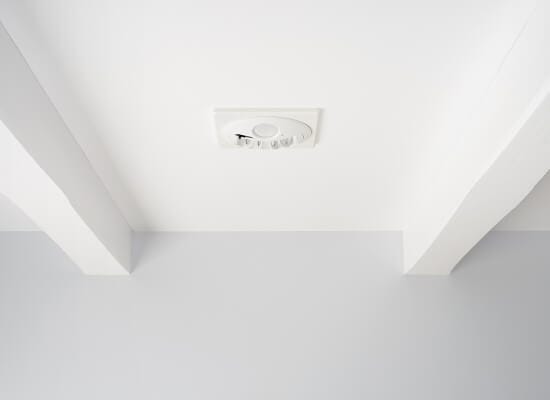

Vhodná stenová alebo stropná montáž na Ø125 mm potrubie.
Základný prietok nastav podľa typického počtu osôb v priestore; over dostupný tlak v sieti (referenčne 100 Pa).
Pri verziách s 12 VAC skontroluj napájanie a prípadné použitie reléového výstupu (spínanie svetla a pod.).
Údržba: odnímateľná mriežka umožní rýchle čistenie prachu.
Odsávacia mriežka TDA (zvolená verzia: 9 V alebo 12 VAC)
Montážne prvky (podľa verzie)
